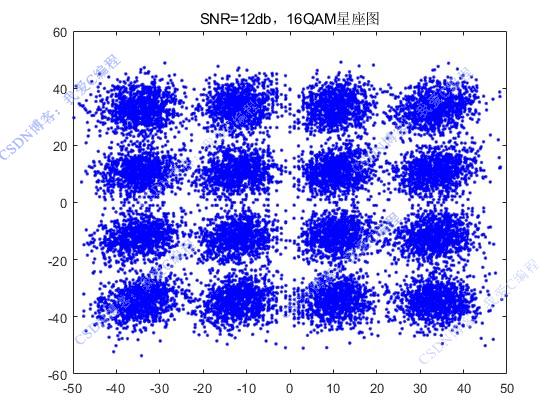

2.部分仿真图预览
3.算法概述
16QAM全称正交幅度调制是英文Quadrature Amplitude Modulation的缩略语简称，意思是正交幅度调制，是一种数字调制方式。产生的方法有正交调幅法和复合相移法。16QAM是指包含16种符号的QAM调制方式。
4.部分源码
..................................................................................
module TOPS_16QAM(
input clk,
input rst,
input start,
input signed[7:0]i_SNR,
output [3:0] parallel_data,
output signed[15:0]sin,
output signed[15:0]cos,
output signed[15:0] I_com,
output signed[15:0] Q_com,
output signed[15:0]I_Ncom,
output signed[15:0]Q_Ncom,
output signed[23:0]I_comcos2,
output signed[23:0]Q_comsin2,
output signed[7:0]o_Ifir,
output signed[7:0]o_Qfir,
output [3:0] o_sdout,
output signed[31:0]o_error_num,
output signed[31:0]o_total_num
);
// DUT
tops_16QAM_mod top(
.clk(clk),
.rst(rst),
.start(start),
.parallel_data(parallel_data),
.sin(sin),
.cos(cos),
.I_com(),
.Q_com(),
.I_comcos(I_com),//基带方式输出，即实际通信中的复数模式
.Q_comsin(Q_com)
);
//加入信道
//实部
awgns awgns_u1(
.i_clk(clk),
.i_rst(~rst),
.i_SNR(i_SNR), //这个地方可以设置信噪比，数值大小从-10~50，
.i_din(I_com),
.o_noise(),
.o_dout(I_Ncom)
);
//虚部
awgns awgns_u2(
.i_clk(clk),
.i_rst(~rst),
.i_SNR(i_SNR), //这个地方可以设置信噪比，数值大小从-10~50，
.i_din(Q_com),
.o_noise(),
.o_dout(Q_Ncom)
);
tops_16QAM_demod top2(
.clk(clk),
.rst(rst),
.start(start),
.I_Ncom(I_Ncom),
.Q_Ncom(Q_Ncom),
.I_comcos2(I_comcos2),
.Q_comsin2(Q_comsin2),
.o_Ifir(o_Ifir),
.o_Qfir(o_Qfir),
.o_sdout(o_sdout)
);
//4个bit同时统计误码率
wire signed[31:0]o_error_num1;
wire signed[31:0]o_total_num1;
Error_Chech Error_Chech_u1(
.i_clk(clk),
.i_rst(~rst),
.i_trans(parallel_data),
.i_rec(o_sdout),
.o_error_num(o_error_num1),
.o_total_num(o_total_num1)
);
assign o_total_num = o_total_num1;
assign o_error_num = o_error_num1;
endmodule
