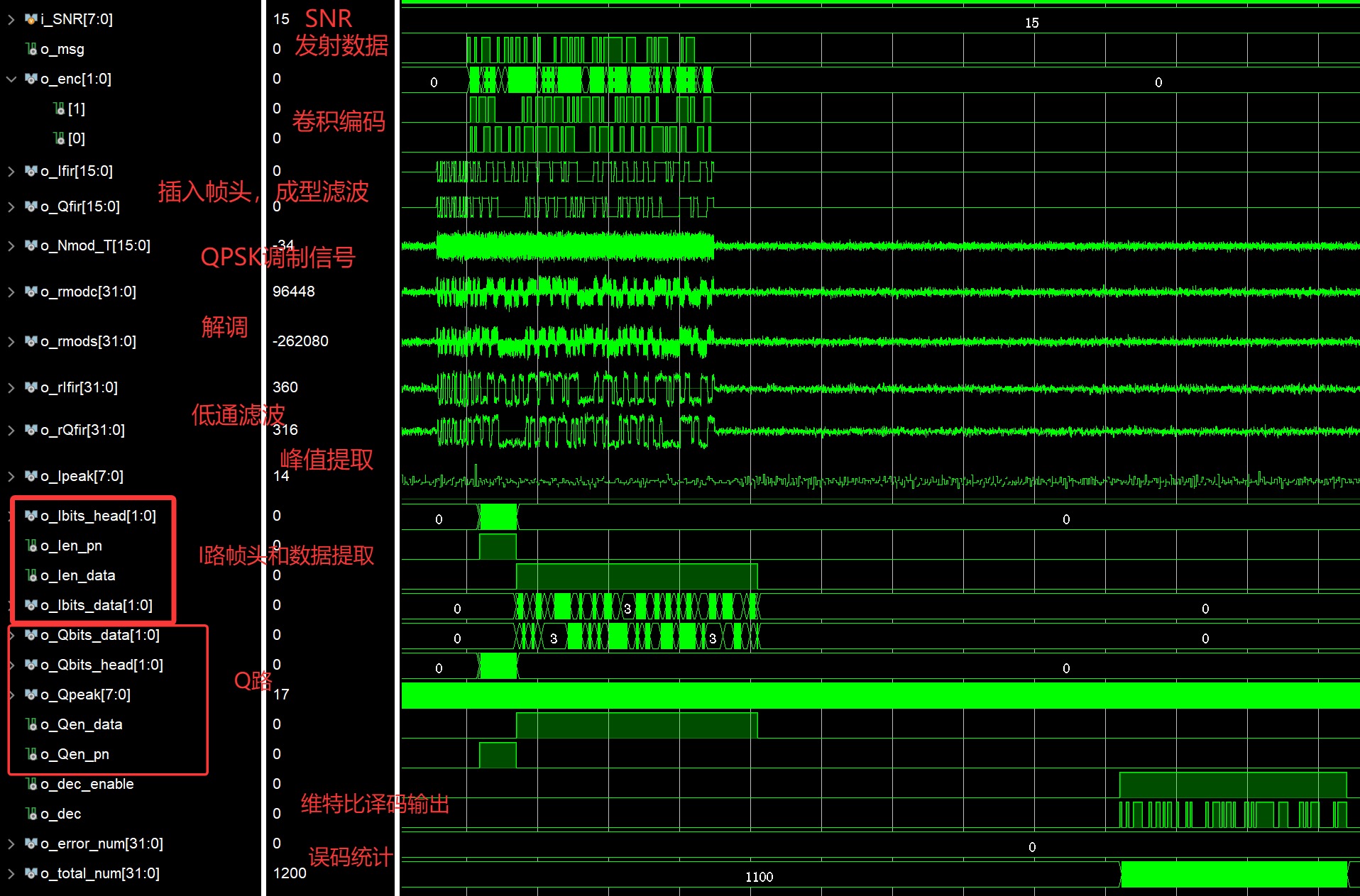

2.部分仿真图预览
3.算法概述
基于FPGA的QPSK+卷积编码Viterbi译码通信系统开发,包含帧同步,高斯信道,误码统计,可设置SNR。系统包括QPSK调制模块，QPSK解调模块，217卷积编码模块，维特比译码模块，AWGN信道模块，误码统计模块，帧同步模块，数据源模块等。
4.部分源码
..............................................
//卷积编码
conv_217_code uut (
.i_clk (i_clkdx),
.i_reset (i_rst),
.i_en (i_en),
.i_x (i_bits),
.o_enc (o_enc)
);
//QPSK调制
wire signed[31:0]w_mod_T;
TQPSK TQPSKU(
.i_clk (i_clk),
.i_clkdx (i_clkd2x),
.i_rst (i_rst),
.i_en (i_en),
.i_Ibits(o_enc[0]),
.i_Qbits(o_enc[1]),
.o_Ifir (o_Ifir),
.o_Qfir (o_Qfir),
.o_cos (),
.o_sin (),
.o_modc (),
.o_mods (),
.o_mod (w_mod_T)
);
//加入信道
awgns awgns_u(
.i_clk(i_clk),
.i_rst(i_rst),
.i_SNR(i_SNR), //这个地方可以设置信噪比，数值大小从-10~50，
.i_din(w_mod_T[24:9] + w_mod_T[25:10]),
.o_noise(),
.o_dout(o_Nmod_T)
);
//QPSK解调
wire o_en_dec;
RQPSK RQPSKU(
.i_clk (i_clk),
.i_rst (i_rst),
.i_med (o_Nmod_T),
.o_cos (),
.o_sin (),
.o_modc (o_rmodc),
.o_mods (o_rmods),
.o_Ifir (o_rIfir),
.o_Qfir (o_rQfir),
.o_Ibits(),
.o_Qbits(),
.o_Ibits_data(o_Ibits_data),
.o_Ibits_head(o_Ibits_head),
.o_Ipeak(o_Ipeak),
.o_Ien_data(o_Ien_data),
.o_Ien_pn(o_Ien_pn),
.o_Iframe_start(o_Iframe_start),
.o_Qbits_data(o_Qbits_data),
.o_Qbits_head(o_Qbits_head),
.o_Qpeak(o_Qpeak),
.o_Qen_data(o_Qen_data),
.o_Qen_pn(o_Qen_pn),
.o_Qframe_start(o_Qframe_start),
.o_en_dec(o_en_dec)
);
//维特比译码
conv_217_decode conv_217_decodeu(
.i_clk (i_clkdx),
.i_reset (i_rst|dly_start[6]|dly_start[7]|dly_start[8]|dly_start[9]|dly_start[10]|o_Ien_pn), //
.i_en (o_dec_enable),
.i_enc ({~o_Qbits_data[1],~o_Ibits_data[1]}),
.o_dec (o_dec)
);
//计算误码率
//I,Q两路分别计算，最后统计平均值作为误码率
//error calculate
Error_Chech Error_Chech_u1(
.i_clk(i_clkdx),
.i_rst(i_rst),
.i_trans(i_bits),
.i_en_data(o_dec_enable),
.i_rec(o_dec),
.o_error_num(o_error_num),
.o_total_num(o_total_num),
.o_rec2 ()
);
endmodule
