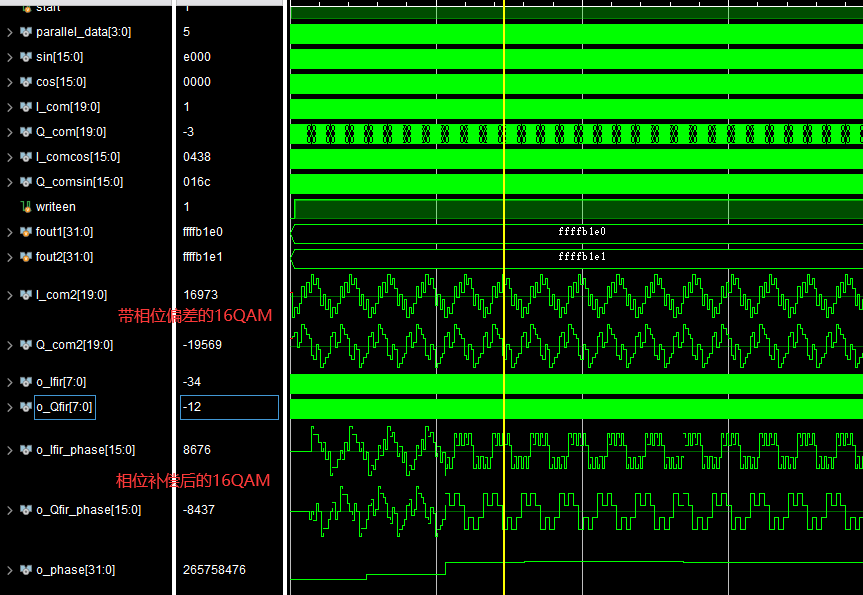

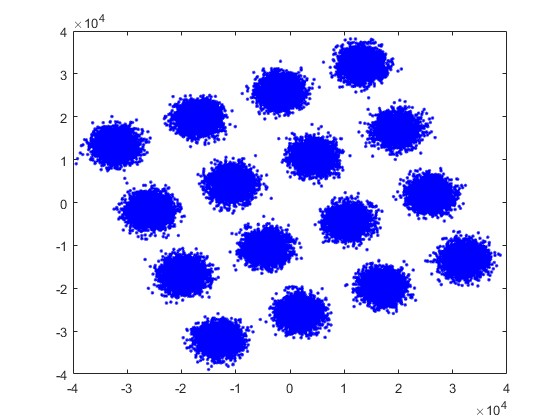

2.部分仿真图预览
3.算法概述
在实际应用中，16QAM调制信号的相位可能会受到多种因素的影响，如噪声、多径衰落等，从而导致信号存在相位偏差。为了保证信号的正确解调，需要对信号进行相位估计和补偿。
相位估计和补偿的一般流程包括以下几个步骤：
选择合适的相位参考信号，例如载波信号或训练序列等。提取接收信号的相位信息，例如使用差分解调器提取相位差等。对相位信息进行滤波和处理，例如使用低通滤波器平滑相位信息，使用PLL等算法进行相位跟踪等。根据估计得到的相位信息，对信号进行相位补偿，以消除相位偏差。
4.部分源码
module TEST;
reg clk;
reg rst;
reg start;
wire [3:0] parallel_data;
wire [15:0]sin;
wire [15:0]cos;
wire signed[19:0] I_com;
wire signed[19:0] Q_com;
wire signed[19:0] I_com2;
wire signed[19:0] Q_com2;
wire signed[15:0]I_comcos;
wire signed[15:0]Q_comsin;
// DUT
tops_16QAM_mod top(
.clk(clk),
.rst(rst),
.start(start),
.parallel_data(parallel_data),
.sin(sin),
.cos(cos),
.I_com(I_com),
.Q_com(Q_com),
.I_com2(I_com2),
.Q_com2(Q_com2),
.I_comcos(I_comcos),
.Q_comsin(Q_comsin)
);
wire signed[23:0]I_comcos2;
wire signed[23:0]Q_comsin2;
wire signed[7:0]o_Ifir;
wire signed[7:0]o_Qfir;
wire signed[15:0]o_Ifir_phase;
wire signed[15:0]o_Qfir_phase;
wire signed[31:0]o_phase;
tops_16QAM_phase_est top2(
.clk(clk),
.rst(rst),
.start(start),
.I_comcos(I_comcos),
.Q_comsin(Q_comsin),
.I_comcos2(I_comcos2),
.Q_comsin2(Q_comsin2),
.o_Ifir(o_Ifir),
.o_Qfir(o_Qfir),
.o_I_phase(o_Ifir_phase),
.o_Q_phase(o_Qfir_phase),
.o_phase(o_phase)
);
initial begin
clk = 0;
rst = 0;
start = 1;
#10;
rst = 1;
end
always #5
clk <= ~clk;
reg writeen;
initial
begin
writeen = 1'b0;
#150000
writeen = 1'b1;
end
reg[4:0]divcnt;
always @(posedge clk or negedge rst)
begin
if(~rst)
begin
divcnt<={5{1'b0}};
end
else begin
divcnt<=divcnt+{5{1'b1}};
end
end
integer fout1;
integer fout2;
initial begin
fout1 = $fopen("It.txt","w");
fout2 = $fopen("Qt.txt","w");
end
always @ (posedge divcnt[4])
begin
if(writeen==1)
begin
$fwrite(fout1,"%d\n",I_com2);
$fwrite(fout2,"%d\n",Q_com2);
end
end
integer fout3;
integer fout4;
initial begin
fout3 = $fopen("IR.txt","w");
fout4 = $fopen("QR.txt","w");
end
always @ (posedge divcnt[4])
begin
if(writeen==1)
begin
$fwrite(fout3,"%d\n",o_Ifir_phase);
$fwrite(fout4,"%d\n",o_Qfir_phase);
end
end
endmodule
